Kaçak Akım Rölesi Nedir ve Neden Atar? Güvenlik ve Arıza Rehberi
Kaçak akım rölesi, elektrik tesisatında güvenliğini artıran en önemli koruma elemanlarından biri. Elektrik akımı normal olmayan bir şekilde toprağa veya başka bir iletken yola kaçtığında devreyi keserek elektrik çarpması ve yangın riskini azaltmaya yardımcı olur. Ancak rölen sık sık veya durduk yere atıyorsa, bunun arkasında arızalı bir cihazdan yalıtım problemine kadar farklı nedenler olabilir. Kaçak akım rölesinin görevini, çalışma prensibini ve neden sürekli attığını merak ediyorsan, aradığın cevapları bu rehberde bulabilirsin. Rölenin atmasına yol açan yaygın nedenlerden güvenli şekilde nasıl müdahale edebileceğine kadar bilmen gerekenleri adım adım açıklıyoruz.
Kaçak Akım Rölesi Ne İşe Yarar?
Kaçak akım rölesinin temel görevi, elektrik devresindeki giriş ve dönüş akımlarını sürekli olarak karşılaştırmak. Normal şartlarda devreye giren akım ile devreden çıkan akım birbirine eşit olmalı. Ancak akımın bir bölümü insan vücudu, cihazın metal gövdesi veya topraklama hattı üzerinden farklı bir yola kaçarsa bu denge bozulur.
Röle, belirlenen eşik değerinin üzerinde bir kaçak algıladığında elektrik devresini çok kısa sürede keser. Böylece özellikle elektrik çarpması ve kaçak akımdan kaynaklanabilecek yangın gibi risklerin azaltılmasına yardımcı olur.
Kaçak akım rölesi, sigortayla aynı görevi yapmaz. Sigorta temel olarak aşırı akım ve kısa devreye karşı koruma sağlarken, kaçak akım rölesi elektrik akımının istenmeyen bir yola kaçmasını algılamaya odaklanır. Bu nedenle elektrik tesisatında bu iki koruma elemanının görevleri birbirinden farklı.

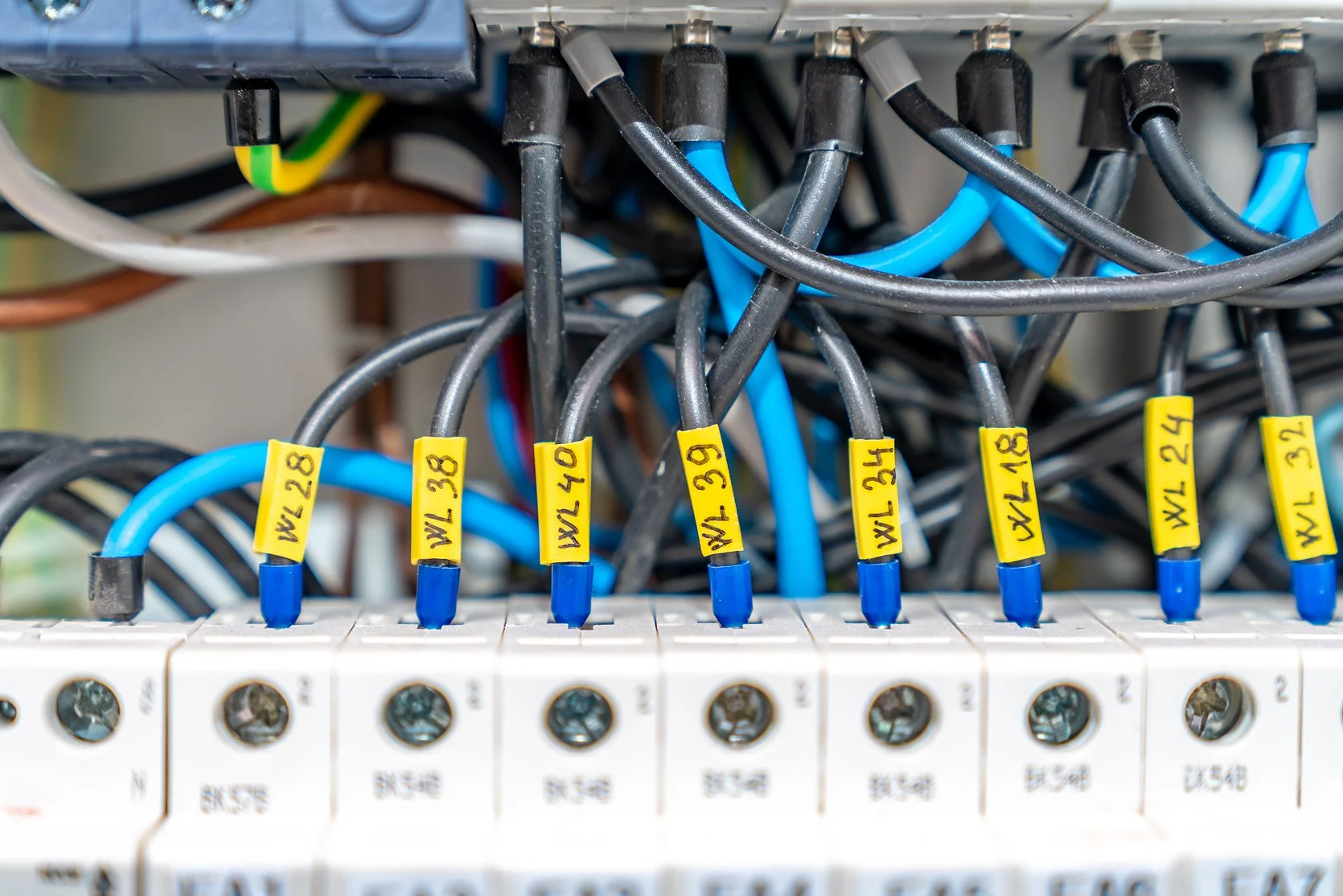

Kaçak Akım Rölesi Nasıl Çalışır?
Kaçak akım rölesi, faz ve nötr iletkenlerinden geçen akımı karşılaştırarak çalışır. Normal çalışma koşullarında fazdan cihaza giden akımın aynı miktarı nötr üzerinden geri döner. Röle bu iki akım arasında belirgin bir fark tespit ederse devrede kaçak olduğunu değerlendirir ve enerjiyi keser.
Örneğin bir elektrikli cihazın yalıtımı zarar gördüğünde veya cihazın metal gövdesinde kaçak oluştuğunda akımın bir bölümü toprak üzerinden akabilir. Bu durumda fazdan geçen akım ile nötrden dönen akım arasında fark oluşur ve kaçak akım rölesi devreyi açar.
Rölenin üzerinde bulunan test (T) düğmesi de bu çalışma prensibinin kontrol edilmesini sağlar. Test düğmesine basıldığında yapay bir kaçak oluşturularak rölenin devreyi kesip kesmediği kontrol edilir.
Kaçak Akım Rölesi Neden Sürekli Atar?
Kaçak akım rölesinin sürekli atması genellikle sistemde araştırılması gereken bir sorun olduğuna işaret eder. Tek başına rölenin arızalı olduğu anlamına gelmez. En yaygın nedenler şunlar:
Arızalı veya yalıtımı bozulmuş elektrikli cihazlar
Nem veya su nedeniyle oluşan elektrik kaçakları
Eskiyen ya da hasar gören kablo ve prizler
Topraklama tesisatındaki problemler
Elektrik tesisatında izolasyon hataları
Birden fazla cihazdan kaynaklanan küçük kaçakların birleşmesi
Kaçak akım rölesinin kendisinde meydana gelen arızalar
Özellikle röle belirli bir cihaz çalıştırıldığında atıyorsa sorunun kaynağı o cihaz olabilir. Buna karşılık tüm cihazlar devre dışıyken de röle atmaya devam ediyorsa tesisatın veya rölenin profesyonel olarak kontrol edilmesi gerekiyor.
Rölenin sürekli atmasını engellemek için onu devre dışı bırakmak veya daha yüksek eşikli bir röleyle değiştirmek güvenli bir çözüm değil. Çünkü bu durum koruma sisteminin görevini yerine getirmesini engelleyebiliyor.
Hangi Cihazın Röleyi Attırdığı Nasıl Anlaşılır?
Kaçak akım rölesinin hangi cihaz nedeniyle attığını anlamak için öncelikle güvenlik önlemleri alınmalı. Islak elle elektrik panosuna veya cihazlara müdahale edilmemeli, yanık kokusu, duman, kıvılcım ya da belirgin kablo hasarı varsa sistem zorlanmamalı.
Sorun belirli bir cihazdan şüpheleniyorsan genel olarak şu yöntem izlenebilir:
Kullanılabilir durumdaki cihazların fişleri prizlerden çıkarılır.
Kaçak akım rölesi tekrar devreye alınır.
Cihazlar tek tek ve kontrollü şekilde yeniden bağlanır.
Belirli bir cihaz bağlandığında röle tekrar atıyorsa o cihaz şüpheli hale gelir.
Şüpheli cihaz kullanılmadan yetkili servis veya elektrik teknisyeni tarafından kontrol ettirilir.
Buzdolabı, çamaşır makinesi, bulaşık makinesi, termosifon ve suyla temas eden diğer elektrikli cihazlarda nem ve izolasyon sorunları özellikle dikkate alınmalı.

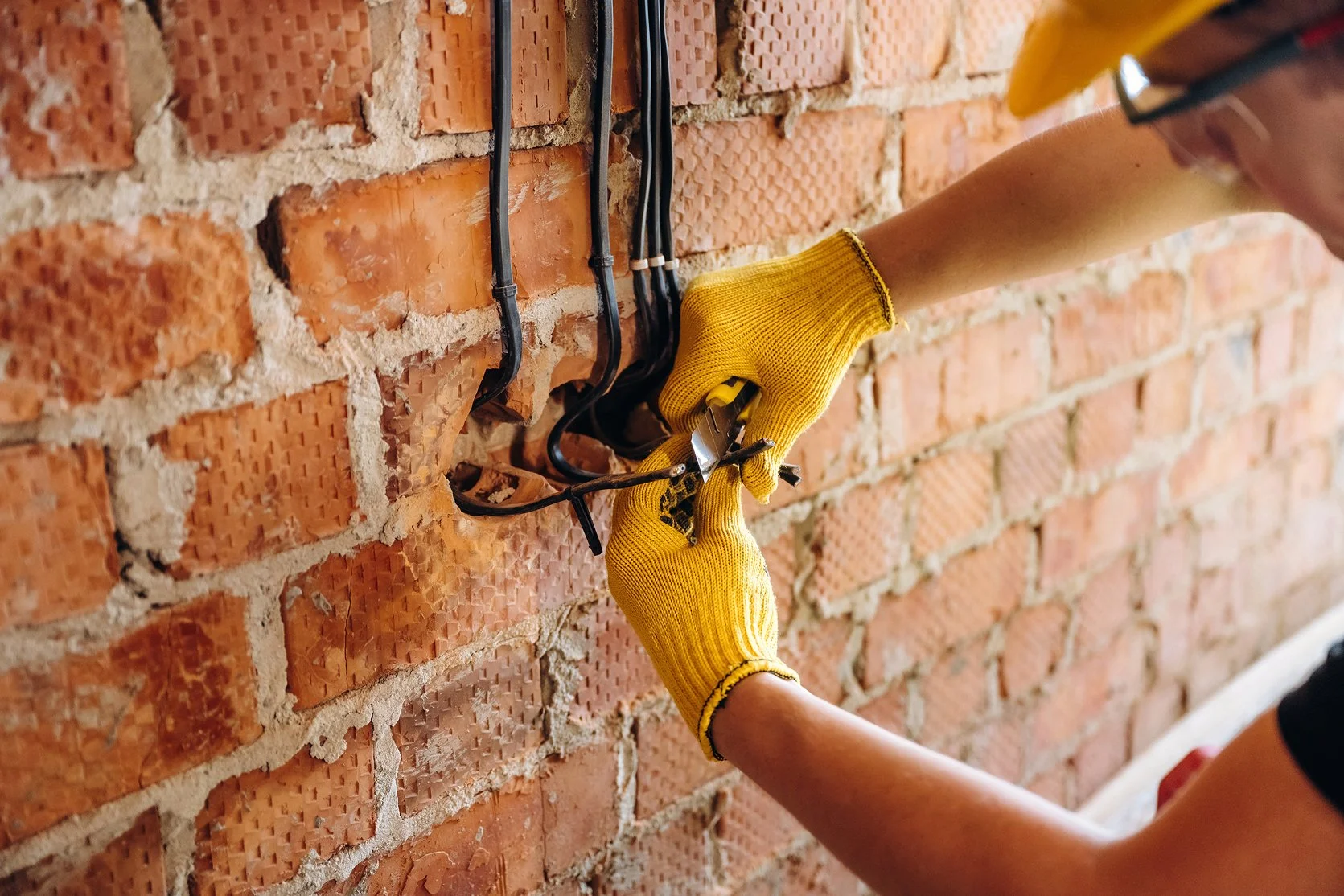

Kaçak Akım Rölesi Testi Nasıl Yapılır?
Kaçak akım rölesinin üzerinde bulunan T veya TEST düğmesi, rölenin mekanik ve elektriksel açma fonksiyonunun kontrol edilmesi için kullanılır. Test sırasında rölenin devreyi kesmesi beklenir.
Genel olarak test düğmesine basıldığında röle atmalı ve bağlı devrenin enerjisini kesmelidir. Daha sonra uygun koşullarda röle yeniden devreye alınabilir.
Ancak test düğmesinin çalışması, elektrik tesisatının tamamen güvenli olduğu anlamına gelmez. Gerçek kaçakların tespiti, yalıtım ölçümleri ve tesisatın ayrıntılı kontrolü için uygun ölçüm cihazları ve uzmanlık gerekir.
Test sırasında röle açmıyorsa veya test fonksiyonu düzgün çalışmıyorsa rölenin ve elektrik tesisatının bir elektrikçi tarafından kontrol edilmesi gerekir.
Kaçak Akım Rölesi Atınca Ne Yapılmalı?
Kaçak akım rölen attığında öncelikle paniğe kapılmadan elektrikli cihazlarını ve tesisatını gözle kontrol et. Özellikle su, nem, yanık kokusu, duman veya hasarlı kablo gibi olağan dışı bir durum olup olmadığına dikkat et.
Belirgin bir tehlike fark etmiyorsan:
Kullandığın elektrikli cihazların fişlerini prizlerden çıkar.
Röleyi bir kez yeniden devreye almayı dene.
Röle tekrar atarsa sürekli kaldırmaya çalışmak yerine sorunun kaynağını araştır. Belirli bir cihazın röleyi attırdığından şüpheleniyorsan o cihazı kullanma.
Sorun devam ediyorsa elektrik tesisatını bir uzmana kontrol ettir.
Röle tekrar tekrar atıyorsa sürekli yeniden kaldırmaya çalışma. Koruma sistemini devre dışı bırakmaya veya kaçak akım rölesini iptal etmeye yönelik müdahaleler güvenli değil.
Ne Zaman Elektrikçi Çağrılmalı?
Kaçak akım rölesi bir kez attığında basit bir cihaz kaynaklı sorun söz konusu olabilir. Ancak röle tekrar tekrar atıyorsa veya neden belirlenemiyorsa profesyonel destek alınmalı.
Özellikle şu durumlarda elektrikçi çağırmak gerekiyor:
Tüm cihazlar çıkarılmış olmasına rağmen röle atmaya devam ediyorsa
Röle hiç devreye girmiyorsa
Yanık kokusu, duman veya kıvılcım varsa
Priz, kablo veya elektrik panosunda gözle görülür hasar bulunuyorsa
Su veya nemin elektrik tesisatına ulaştığından şüpheleniliyorsa
Belirli bir cihaz sürekli olarak kaçak akım rölesini attırıyorsa
Tesisatta sık tekrarlayan kaçaklar yaşanıyorsa
Topraklama veya yalıtım problemi olduğundan şüpheleniliyorsa
Elektrik tesisatında kaçak akım rölesinin atması, çoğu zaman göz ardı edilmemesi gereken bir güvenlik uyarısı. Sorunun kaynağını bulmak ve koruma elemanını devre dışı bırakmadan gerekli onarımı yapmak, hem elektrik güvenliği hem de tesisatın sağlıklı çalışması açısından önemli.
